在旋转机械的传动系统中，电机与负载之间那一段看似简单的连接，实则承载着振动缓冲、误差补偿和扭矩传递等多重使命。作为全球弹性联轴器领域的代表品牌，Lovejoy弹性联轴器凭借其可靠的设计和丰富的产品线，成为众多工程师的信赖之选。不同类型的Lovejoy弹性联轴器在结构、性能和适用工况上各有侧重，理解这些差异是正确选型的基础。本文将按照产品类型逐一解析，帮助您建立系统的认知框架。

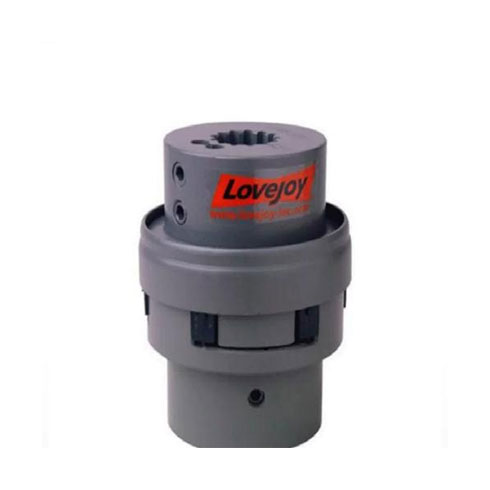

一、L型标准弹性联轴器：通用工况的主力军
说到Lovejoy弹性联轴器，很多人最先想到的就是L型系列。这一系列采用矩齿形爪盘配合压缩型弹性体，结构简单而可靠。爪盘通常由球墨铸铁或精密铸钢制成，弹性体则为高品质聚氨酯材料，呈现出醒目的橙色。当设备正常运转时，电机侧的爪盘通过挤压弹性体来带动负载侧爪盘，其间既有弹性缓冲，又有可靠的扭矩传递。
L型Lovejoy弹性联轴器最大的特点在于通用性强。它适用于大多数泵类、风机、压缩机和一般物料输送机械，扭矩范围从几十牛米到数千牛米均有覆盖。在安装精度方面，L型可以补偿最大1度的角向偏差、0.3毫米的径向偏差以及2毫米左右的轴向偏差。这样的宽容度大大降低了现场对中的难度，也为设备后续的基础沉降留出了余地。
值得一提的是，Lovejoy弹性联轴器具有失效保护的设计理念。当弹性体因长期使用老化或意外过载而碎裂时，两侧爪盘的金属齿会直接接触，以硬连接的方式继续传递部分扭矩，避免传动完全中断。这一设计为连续生产的设备争取了宝贵的应急停机时间，体现了品牌对安全性的重视。
二、C型弧形齿弹性联轴器：冲击载荷的克星
在破碎机、振动给料机和往复式压缩机等设备上，传动系统需要频繁承受剧烈的冲击载荷。此时，标准L型Lovejoy弹性联轴器的爪齿根部可能因应力集中而产生疲劳裂纹。针对这一工况，C型弧形齿系列应运而生。
C型与L型最大的区别在于爪齿的形状。L型为矩形截面，而C型采用圆弧形齿面，使弹性体与爪齿的接触面积显著增大。更重要的是，弧形齿设计消除了尖锐的内角，应力分布更加均匀。在同等扭矩下，C型Lovejoy弹性联轴器的弹性体表面压力可比L型降低约百分之三十，这意味着更长的使用寿命和更高的抗冲击能力。
在Lovejoy弹性联轴器的产品谱系中，C型通常被视为加强型或重载型。其弹性体颜色为蓝色，代表更高的弹性模量。用户在原设备使用L型但频繁出现弹性体早期损坏时，可以考虑升级为C型，往往能够获得立竿见影的效果。需要提醒的是，两种型号的爪盘和弹性体并不通用，选型时应整体更换。
三、H型紧密弹性联轴器：空间受限的解决方案
现代机械设备正朝着小型化和高集成度方向发展，留给传动部件的安装空间越来越紧张。针对这一趋势，H型Lovejoy弹性联轴器采用了紧凑化设计。与L型和C型相比，H型在相同扭矩等级下的轴向长度缩短了约百分之四十，特别适合安装在伺服电机与小型负载之间，或者设备内部空间狭窄的改造项目中。
H型Lovejoy弹性联轴器的弹性体结构也与众不同。它不再是独立的梅花形或星形元件，而是与两侧爪盘高度整合，整体轮廓更加简洁。虽然轴向尺寸缩短，但弹性体的变形能力并未减弱，仍然可以补偿一定的安装误差。在包装机械、自动装配线和小型泵类设备上，H型的应用越来越广泛。
选型时需要注意的是，H型Lovejoy弹性联轴器的允许扭矩通常低于同法兰尺寸的L型。用户不可仅根据外形尺寸判断，而应参照官方扭矩表进行校核。此外，H型的弹性体更换需要通过专用工具压缩和释放，维护操作比L型稍复杂一些，但对于空间受限的场合，这一点不便往往可以接受。
四、S型精密微型弹性联轴器：小扭矩高转速的专家
在编码器、步进电机、微型泵和精密仪表等设备上，扭矩通常只有几牛米甚至更小，但转速可能高达每分钟数千转，且对背隙和动平衡有严格要求。标准规格的Lovejoy弹性联轴器在这些场合显得过于笨重。S型微型系列正是为此而生。
S型Lovejoy弹性联轴器的整体尺寸非常小巧，最小型号的外径仅十几毫米，轴向长度不过二十余毫米。尽管体积小，但其设计理念与大型产品一脉相承：弹性体居中，两侧金属爪盘传递扭矩。弹性体同样采用聚氨酯材料，但硬度经过专门调配，既保证了足够的扭矩传递能力，又提供了良好的振动隔离效果。
在微型传动系统中，S型Lovejoy弹性联轴器的优势在于“轻盈”。其转动惯量极低，对伺服系统的动态响应影响很小。同时，产品出厂前经过动平衡检测，在高转速下运行平稳，不会引入额外的振动。对于实验室设备和医疗器械等对噪音和振动敏感的应用，S型是非常合适的选择。
五、耐油型与特殊环境弹性联轴器
通用型Lovejoy弹性联轴器的弹性体在遇到矿物油、切削液或有机溶剂时，可能会发生溶胀、软化甚至分解。对于存在油液泄漏风险的工况，比如机床主轴传动、液压泵站等，耐油型产品是必要的选择。这类Lovejoy弹性联轴器的弹性体呈现红色，原料配方中增加了耐油成分，在接触润滑油时仍能保持尺寸稳定和力学性能。
除了耐油型，Lovejoy弹性联轴器还针对其他特殊环境提供了不同选项。高温环境用弹性体可耐受120摄氏度连续工作，短时可达150摄氏度；低温型在零下四十度环境中仍保持弹性，不会脆裂；抗静电型表面电阻率控制在安全范围内，适用于有粉尘爆炸风险的场所。用户在选型时应如实告知工作环境条件，以便选用正确的弹性体材料。
六、弹性体的颜色密码与更换周期
熟悉Lovejoy弹性联轴器的工程师都知道，弹性体的颜色不是装饰，而是性能等级的标识。橙色为标准型，适用于大多数干式清洁工况；蓝色为高弹性型，缓冲能力更强，适合冲击载荷；红色为耐油型，用于存在润滑油泄漏的环境；黄色为耐高温型；白色为食品级型，符合相关卫生标准。正确识别颜色，是选用合适Lovejoy弹性联轴器的第一步。
关于弹性体的更换周期，并没有一刀切的标准。在平稳运行的风机和水泵上，橙色标准型弹性体连续使用一到两年是常见情况。而在频繁启停或存在冲击的设备上，可能半年就需要检查一次。判断是否需要更换的依据包括：弹性体齿尖是否出现明显永久变形、齿根部是否有贯穿性裂纹、材料是否变硬发脆或软化发粘。建议每运转两千小时进行一次目视检查，使用手电筒通过联轴器护罩的观察窗即可完成，无需拆卸。
七、选型四步法与常见误区
正确选择Lovejoy弹性联轴器，可以按照以下四个步骤进行。第一步，计算所需传递的扭矩。取电机额定扭矩乘以工况系数，频繁启停、冲击载荷和正反转频繁的设备应选用较高的工况系数。第二步，核对轴径范围。确认电机轴和设备轴的直径是否落在所选型号的允许范围内，同时注意键槽规格。第三步，检查空间尺寸。联轴器的最大外径和轴向长度必须小于设备预留空间。第四步，评估环境因素。是否有油、高温、粉尘或腐蚀性介质。
选型中的常见误区需要警惕。一是只看轴径不看扭矩，造成弹性联轴器在过载下早期损坏。二是认为弹性体越硬越好，实际上过硬会失去缓冲作用，反而增加轴承和齿轮的冲击载荷。三是忽略动平衡要求，在高速应用中使用未经平衡的联轴器，导致整机振动超标。
从L型通用系列到C型加强系列，从H型紧凑系列到S型微型系列，再到各种特殊环境专用型号，Lovejoy弹性联轴器构建了一个完整的产品家族。每一种类型都有其擅长的工况，也都有各自的边界条件。正确理解这些差异，既需要理论计算，也离不开现场经验的积累。当您下次面对传动连接需求时，不妨从扭矩大小、空间限制和环境条件三个维度出发，在Lovejoy弹性联轴器的产品谱系中寻找最合适的那一款。合适的联轴器，往往是设备长期稳定运行的有力保障。
